1. 油水冷卻器的定義與核心功能定義：通過水與油的熱量交換，降低油液溫度的換熱設備，廣泛應用于液壓系統、機械設備潤滑等領域。
功能：維持油液黏度和性能穩定，防止設備因過熱磨損或故障，延長使用壽命。
關鍵指標：換熱效率（≥85%）、工作壓力（油側≤1.6MPa，水側≤1.0MPa）、耐溫范圍（-20℃~180℃）。
2. 油水冷卻器的分類（按結構）管式冷卻器：

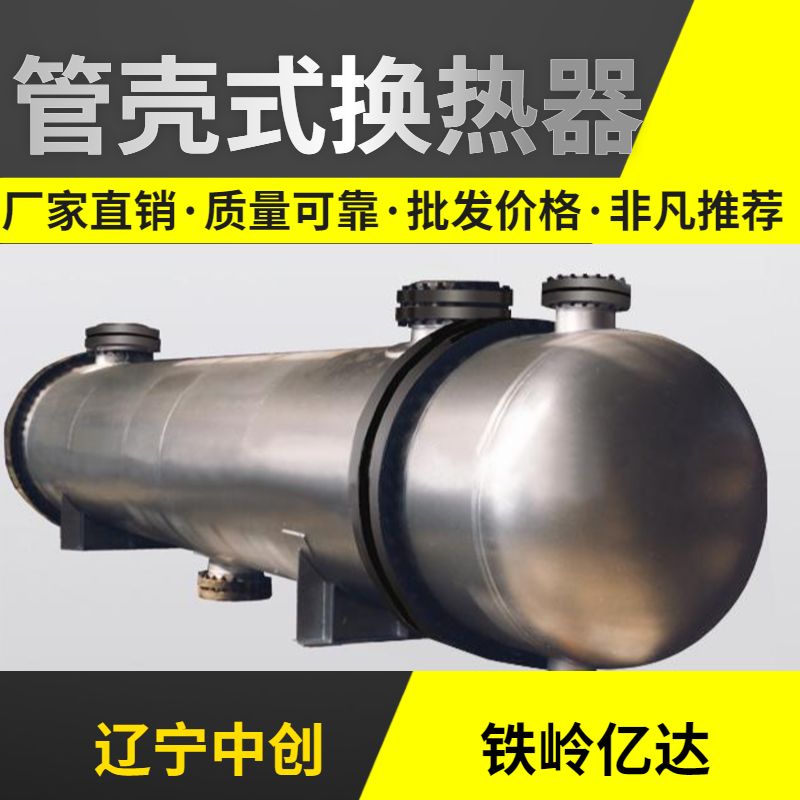

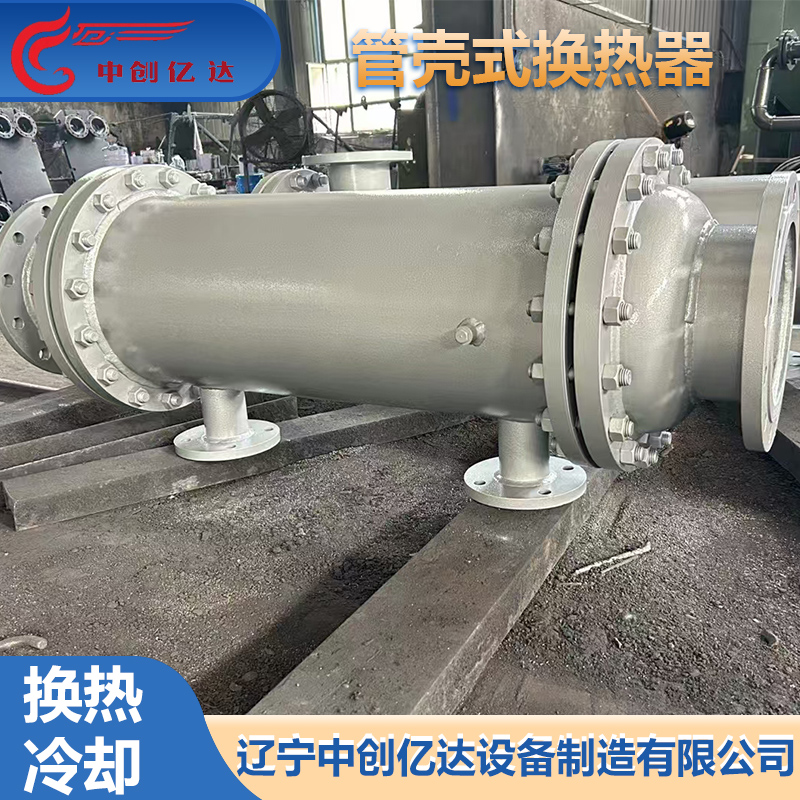

列管式：由多根換熱管組成，結構簡單、耐高壓（適用于液壓站、船舶動力系統）。
翅片管式：管外軋制翅片，增大散熱面積（如LC螺旋型、ZC折流型，換熱效率比光管高30%）。
板式冷卻器：金屬板片疊裝，流道緊湊，換熱效率高（比管式高20%-50%），但不耐高壓（適用于低壓液壓系統）。
螺旋板式：螺旋通道設計，無換熱死角，自清潔能力強（適用于含少量雜質的油液）。
3. 管式油水冷卻器的工作原理流程：熱油從入口進入管程或殼程，冷卻水逆向流經另一側，通過管壁傳遞熱量，冷卻后的油從出口排出，熱水經冷卻塔循環利用。
強化傳熱：翅片管通過增加表面積提升效率，折流板引導流體湍流，減少邊界層熱阻。
典型應用：注塑機、壓鑄機液壓油冷卻，油壓機潤滑系統降溫。
4. 板式油水冷卻器的結構特點板片設計：波紋板片（人字形、斜波紋）增強湍流，密封墊分隔油/水通道，防止串液。
優勢：體積小（占地面積為管式的1/3）、拆卸清洗方便，適用于中小流量、高換熱需求場景（如數控機床、風電齒輪箱）。
局限：耐溫≤150℃，耐壓≤2.5MPa，易堵塞（需過濾油液雜質）。
5. 油水冷卻器的選型參數油液參數：流量（L/min）、進口溫度（≤60℃）、黏度（影響流速和壓降）。水質要求：冷卻水溫（≤32℃）、硬度（≤200mg/L，防結垢）、pH值（7-9，防腐蝕）。
計算依據：熱負荷（Q=cmΔt）、換熱面積（A=Q/KΔt，K為傳熱系數，管式約300-800W/(m2·℃)，板式1000-3000W/(m2·℃)）。
6. 油水冷卻器的材料選擇換熱管：紫銅管（導熱率高，適用于中低溫）、不銹鋼304/316（耐腐蝕，含酸堿油液或海水冷卻）、鈦合金（船舶、海洋工程，耐氯離子腐蝕）。
殼體：碳鋼（成本低，常規工況）、不銹鋼（食品級或腐蝕性環境）。
密封件：丁腈橡膠（耐油，-40℃~120℃）、氟橡膠（耐高溫、耐化學腐蝕，適用于特種油液）。
7. 油水冷卻器的安裝規范位置：靠近熱源（如液壓油箱出口），避免陽光直射，預留檢修空間（≥500mm）。
管路連接：油/水進出口采用法蘭或螺紋連接，安裝溫度計、壓力表監測運行狀態，水側加裝過濾器（精度≤100μm）。
流向設計：油與水逆向流動（溫差化），水側下進上出（排盡空氣），油側上進下出（避免氣阻）。
8. 油水冷卻器的日常維護定期清洗：
水側：每3-6個月用檸檬酸或除垢劑循環清洗（水垢厚度＞1mm時效率下降20%）。
油側：每年拆洗，用煤油或?qū)Ｓ们逑磩┤コ湍啵ò迨娇刹鹣窗迤?，管式用高壓水沖洗翅片）。
密封件更換：丁腈橡膠密封墊壽命約2-3年，老化后易滲漏，需定期檢查（尤其板式冷卻器）。
狀態監測：記錄進出口溫差（正常Δt=5-15℃），溫差過小提示換熱效率下降，需排查結垢或堵塞。
9. 油水冷卻器的常見故障及排除換熱效率低：
原因：結垢、翅片積灰、流量不足。
排除：清洗水垢、吹掃翅片、檢查泵功率或閥門開度。
滲漏：
原因：密封墊老化（板式）、管子腐蝕穿孔（管式）、法蘭密封不良。
排除：更換密封件、補焊或更換換熱管、重新緊固法蘭。
壓力異常：
油側壓力過高：過濾器堵塞，清理濾芯；
水側壓力波動：水泵氣蝕，排氣或更換水泵。
10. 油水冷卻器的防腐蝕措施材質防護：不銹鋼或鈦合金材質適用于海水、酸性水質；碳鋼殼體涂防銹漆（如環氧富鋅底漆）。
工藝控制：控制冷卻水進口溫度＞露點溫度（避免酸性冷凝水腐蝕），添加緩蝕劑（如鉬酸鹽、鋅鹽）。
結構設計：排水閥安裝在點，停機時排空積水（寒冷地區防凍裂），設置犧牲陽極（船舶用鋅塊防電化學腐蝕）。
