1. 油水冷卻器：工業設備的“溫度管家”

核心內容：

定義與作用：通過油水熱交換控制油液溫度（35-55℃），防止設備過熱、油液氧化及密封件老化，保障液壓系統、變壓器等設備運行。

工作原理：熱油進入冷卻器管束，與管外流動的冷卻水進行熱量交換，降溫后回流至設備，形成循環。

典型應用：注塑機液壓站、風電齒輪箱、鋼鐵廠電爐變壓器，降低故障率超30%。

關鍵數據：換熱效率≥85%，油側工作壓力≤1.6MPa，水側≤1.0MPa，耐溫范圍-20℃~180℃。

2. 管式油水冷卻器：結構、原理與優勢

核心內容：

結構類型：

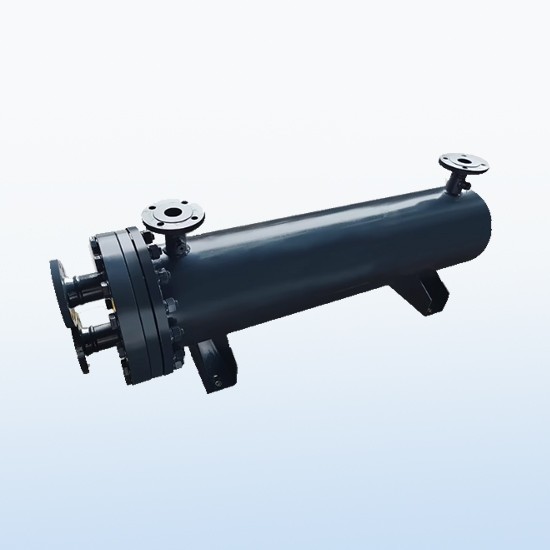

列管式：由多根光管或翅片管組成，管板固定，適用于高壓場景（如船舶動力系統）。

翅片管式：管外軋制鋁翅片，散熱面積比光管高5-10倍，常用于變壓器、空壓機。

工作流程：熱油走管程，冷卻水走殼程（或反之），逆向流動強化傳熱，溫差可達15-20℃。

優勢：耐高壓（3.0MPa）、壽命長（8-10年）、維護簡單，適合含少量雜質的油液。

3. 板式油水冷卻器：緊湊的換熱方案

核心內容：結構特點：波紋金屬板片疊裝，密封墊分隔油/水流道，人字形或斜波紋設計增強湍流，換熱效率比管式高20%-50%。

適用場景：中小流量系統（如數控機床、液壓試驗臺），安裝空間僅為管式的1/3。

維護要點：可拆卸清洗板片，每2-3年更換密封墊（丁腈橡膠耐油，氟橡膠耐高溫），避免堵塞需過濾油液（精度≤50μm）。

4. 油水冷卻器選型：參數與計算方法

核心內容：

關鍵參數：

油側：流量（L/min）、進口溫度（≤60℃）、黏度（40℃時20-40cSt）。

水側：水溫（≤32℃）、硬度（≤200mg/L防結垢）、pH值（7-9防腐蝕）。

熱負荷計算：Q=cmΔt（c為油比熱容，m為質量流量，Δt為溫差），換熱面積A=Q/(K·Δt)（K為傳熱系數，管式300-800W/(m2·℃)，板式1000-3000W/(m2·℃)）。

選型示例：100L/min液壓油從55℃降至40℃，需選換熱面積1.5-2m2的板式冷卻器。

5. 油水冷卻器安裝規范與注意事項

核心內容：

安裝位置：靠近熱源（如液壓泵出口），低于系統壓力點，避免氣阻；預留檢修空間（≥500mm）。

管路連接：油/水進出口采用法蘭或螺紋連接，加裝溫度計、壓力表；水側下進上出（排盡空氣），油側上進下出（避免死角）。

設計：設置旁通管路（故障時切換），水側加裝過濾器（100目濾網），寒冷地區需保溫或電伴熱（防止凍裂）。
