空冷器、煙氣余熱回收器與廢氣換熱器是工業熱能系統中三類關鍵設備，三者協同工作可實現余熱的回收與梯級利用。

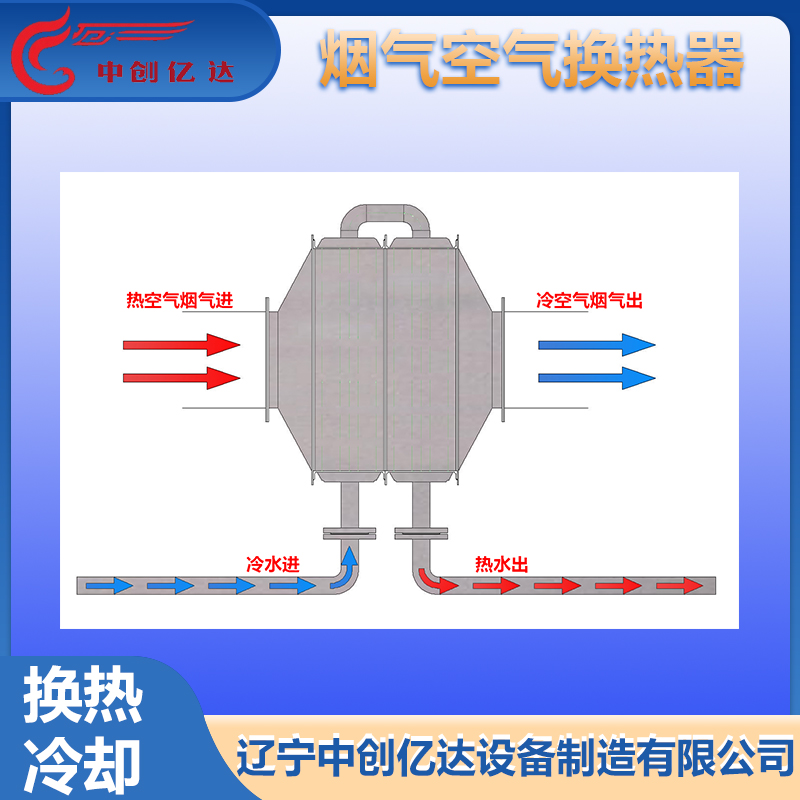

一、設備功能定位與區別設備類型核心功能典型應用場景空冷器通過空氣對流冷卻工藝流體（如蒸汽、冷凝液）或煙氣，實現降溫或防腐發電廠、化工廠、煙氣脫硫系統煙氣余熱回收器回收高溫?zé)煔猓ㄍǔ！?00℃）中的余熱，加熱介質（水、空氣）或驅動發電，降低能源浪費鍋爐煙道、工業窯爐、垃圾焚燒系統廢氣換熱器處理工業廢氣（如VOCs、酸性氣體）中的余熱或污染物，實現熱量回收與凈化雙重目標化工、冶金、涂裝行業廢氣處理系統二、技術原理與協同工作模式1.空冷器與煙氣余熱回收器的聯動氣-氣型余熱回收：高溫?zé)煔猓ㄈ珏仩t排煙）通過翅片管或熱管換熱器，將熱量傳遞給冷空氣，預熱后的空氣（200-400℃）直接送入燃燒器，提升燃燒溫度和效率。

案例：某鋼廠燒結機煙氣余熱回收系統，將400℃煙氣降溫至150℃，同時預熱空氣至300℃，燃料消耗降低18%。

空冷器防腐設計：采用ND鋼或陶瓷涂層應對含硫煙氣腐蝕，翅片間距≥8mm防止積灰。

2.廢氣換熱器與余熱回收器的集成功能互補：廢氣換熱器處理低品位余熱（如50-150℃），回收熱量用于預熱原料氣或驅動吸收式熱泵；余熱回收器則處理高溫段余熱（>300℃），用于發電或工藝供熱。

案例：某化工廠廢氣（200℃）經板式換熱器預熱原料氣，余熱回收器（氣-水）加熱鍋爐補水，綜合節能率提升15%。

3.三者的典型協同流程高溫段處理：煙氣→余熱回收器（降溫至200℃）→回收熱量發電或供熱。

中溫段利用：余熱回收器出口煙氣→廢氣換熱器（回收潛熱或凈化處理）。

低溫段冷卻：廢氣換熱器出口煙氣→空冷器（進一步降溫至80℃以下）→達標排放。

效益：某電廠通過三級處理，排煙溫度從500℃降至70℃，年減排CO? 2.1萬噸。

三、核心設備選型與設計要點1.空冷器選型強制通風型：適用于高粉塵煙氣（如電廠），風機功率占比5%-10%，壓損≤1.5kPa。防腐設計：碳鋼+環氧樹脂涂層或316L不銹鋼材質，應對酸露點腐蝕。

2.煙氣余熱回收器技術參數參數氣-水型氣-氣型復合相變型適用溫度100-400℃80-300℃50-150℃熱效率4%-18%5%-12%8%-15%排煙溫度降幅50-100℃30-80℃50-120℃典型應用鍋爐補水加熱助燃空氣預熱低溫余熱深度回收3.廢氣換熱器設計關鍵耐腐蝕材料：含Cl?廢氣選用哈氏合金，酸性廢氣采用PTFE襯里。

防堵塞設計：大孔徑蜂窩陶瓷填料或脈沖氣流反吹系統。

四、典型應用案例與效益1.鋼鐵廠燒結機余熱梯級利用配置：余熱回收器（氣-水）→廢氣換熱器（凈化）→空冷器（冷卻）。

效果：

回收400-600℃煙氣余熱年產蒸汽1.5萬噸；

廢氣換熱器處理200℃煙氣，回收顯熱預熱原料，燃料成本降低12%；

空冷器將煙氣降溫至80℃以下，年減排粉塵150噸。

2.化工VOCs廢氣處理技術組合：蓄熱式焚燒爐（RTO）→廢氣換熱器（回收余熱）→空冷器（降溫排放）。

效益：

RTO出口廢氣（300℃）經換熱器預熱進氣，燃料消耗減少20%；

空冷器將廢氣從150℃降至50℃，減少煙囪熱污染。

3.電廠脫硫系統改造流程：煙氣→余熱回收器（降溫至130℃）→空冷器（進一步冷卻至70℃）→濕法脫硫。

效益：

減少GGH（煙氣再熱器）腐蝕風險；

回收熱量用于廠區供暖，綜合節能率提升12%。
